電流測量探頭

Oscilloscopes Current Probes

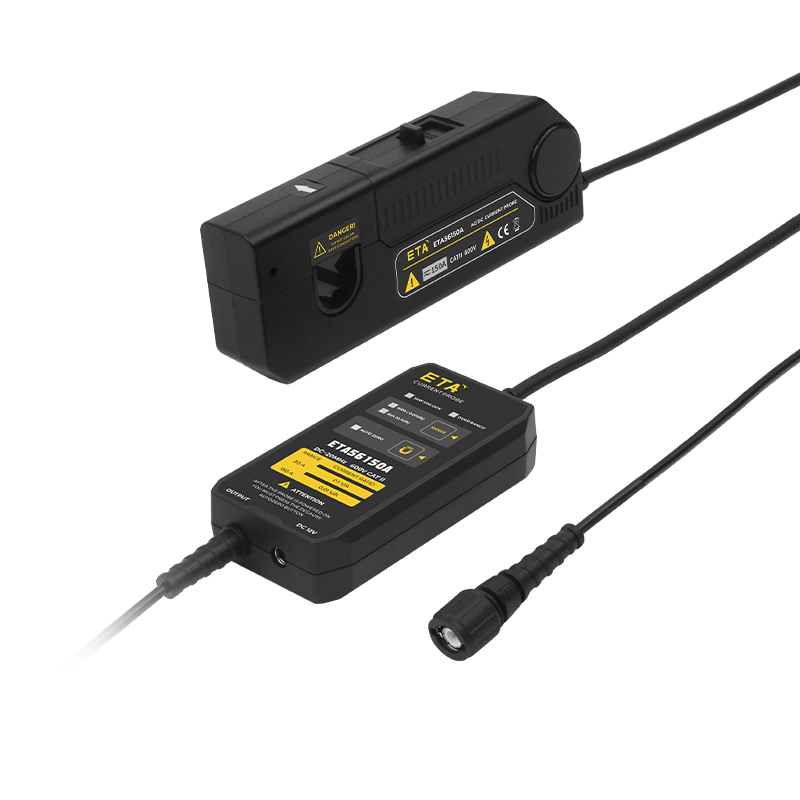

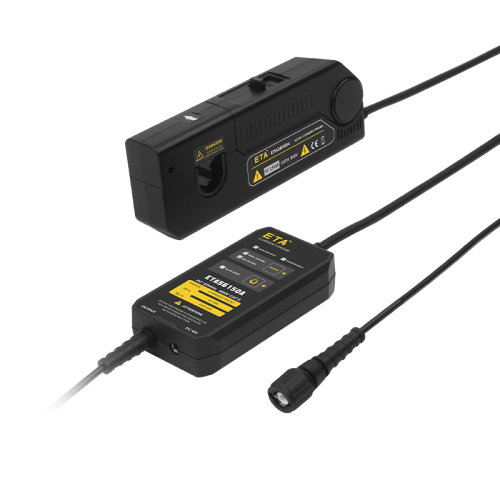

ETA56XXX系列 交直流探頭

ETA56XXX系列是一款通用型示波器電流探頭，兼容市場上95%以上的示波器，高達20MHz的頻率響應測量范圍50mA到100A（峰值），BNC輸出端子。連接示波器可精準測量AC 或 DC電流波形，手柄面板上可選擇量程。


產品特點：

  • 交直流兩用

  • 電流測量范圍：50mA 到500Arms

  • 可測量細的線纜 (?19mm)

  • 精準測量、分析并顯示失真電流波形和諧波

型號ETA56150AETA56150UETA56300AETA56300UETA56500AETA56500U
量程

30Arms   0.1V/A

150A rms 0.01V/A

50A rms  0.1V/A

300Arms  0.01V/A

75Arms   0.1V/A

500Arms 0.01V/A

電流范圍

30A ±1% ±10mA

150A ±1% ±100mA

30A ±1% ±10mA

150A ±1% ±100mA

50A  ±1% ±10mA

300A ±1% ±100mA

50A  ±1% ±10mA

300A ±1% ±100mA

75A  ±1% ±10mA

500A ±1% ±100mA

75A  ±1% ±10mA

500A ±1% ±100mA

分辨率

30A       10mA

150A   100mA

30A       20mA

150A   200mA

50A       10mA

300A   100mA

50A       20mA

300A   200mA

75A       10mA

500A   100mA

75A       20mA

500A   200mA

峰值電流300300A500A500A750A750A

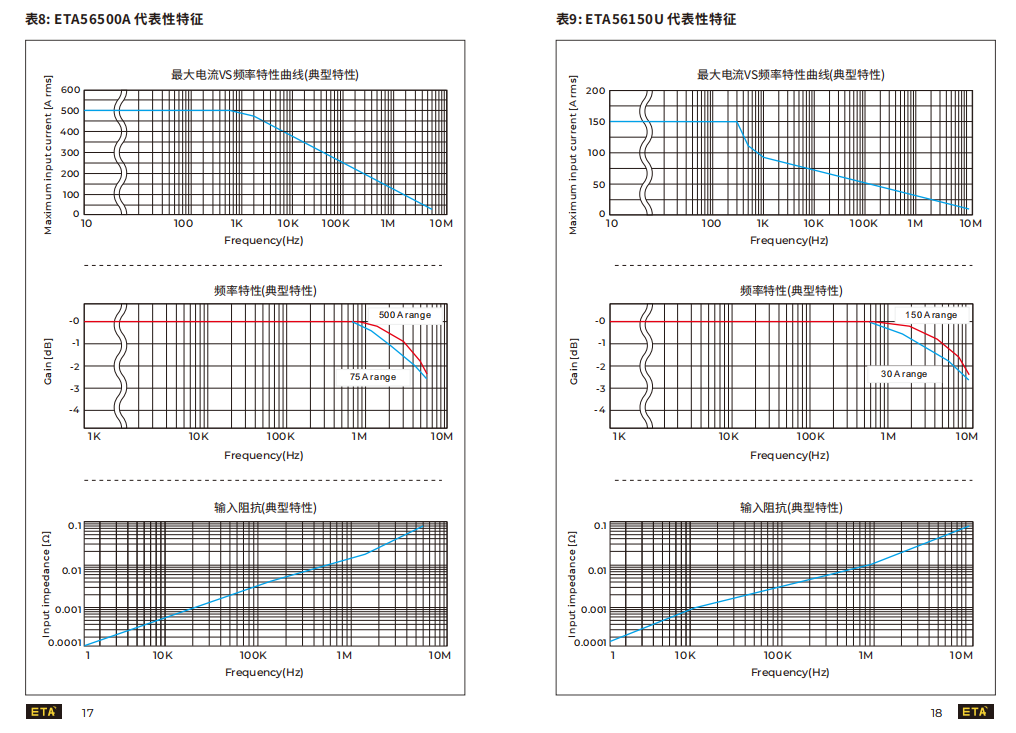

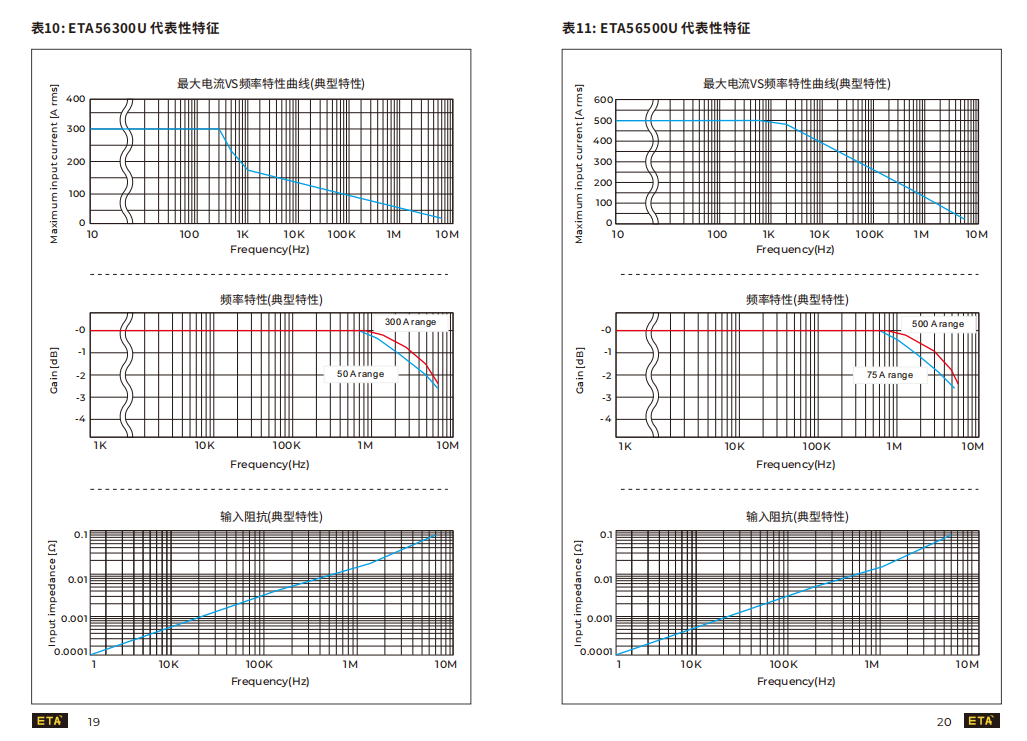

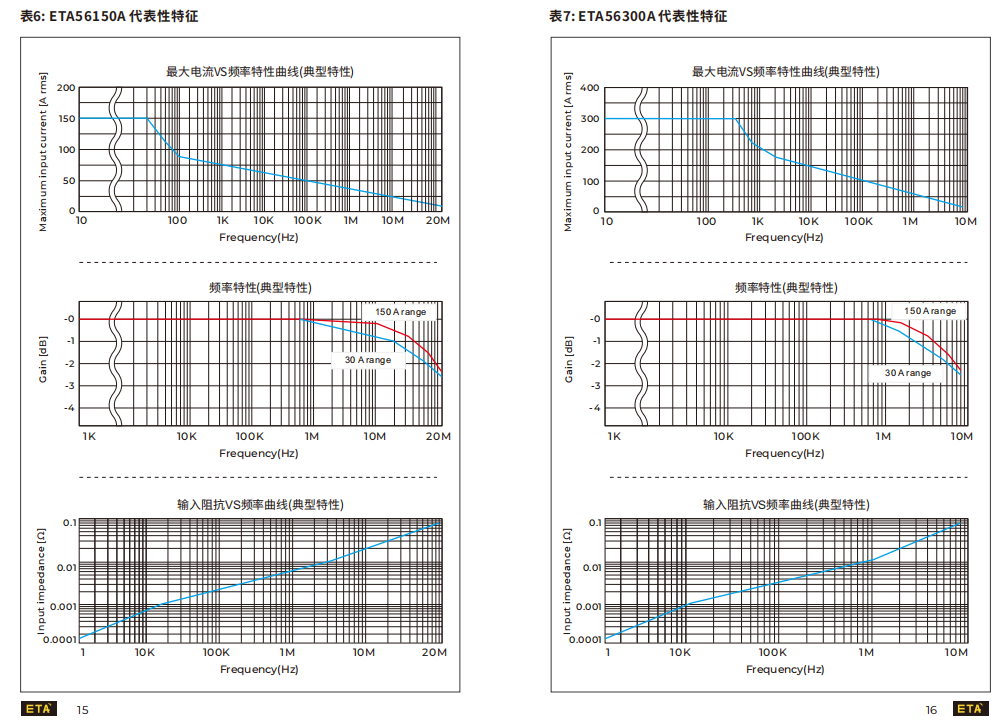

典型頻率響應曲線請參考 右圖
最大工作電壓
600V  CATII   300V  CATIII
頻率范圍DC-20MHz DC-18MHz DC-8MHz DC-6MHz DC-5MHz DC-5MHz
典型的DC信號線性請參考 右圖




典型的位相轉移請參考 右圖




鉗口尺寸最大19mm




整體尺寸

控制盒:109mmx24.2mmx57.8mm     電流鉗:170mmx30mmx65mm

線纜長度控制盒到BNC接頭線      纜長度:0.9m控制盒到電流鉗線纜長度:1.4m
操作溫度0 ℃ to + 50 ℃
濕度0°C至+40°C,濕度85%RH;+40'C~+50'C,濕度45%RH
安規

Meets EN61010-1/A2:1995;Meets EN61010-2-032:1995
